مشخصات فنی (تصاویر فقط برای مرجع)

1، uncoiler هیدرولیک یک طرفه
تابع	وظیفه این واحد برچیدن کل کویل نوار فولادی و تهیه مواد اولیه لازم برای دستگاه شکل دهی می باشد.

وزن در حال بارگذاری	حداکثر 8.0 تن در سمت
سرهای مخروطی	سر مخروطی تک

نوع ساختار سر مخروطی	ترکیبی از لغزنده، محکم و پایدار

نوع را گسترش دهید	انبساط هیدرولیک

جنس سر مخروط	اسپیندل: 42CrMo، آهنگری، معتدل کلی؛
	صفحه قوس: 45# تمپر کلی
	لغزنده گوه ای: 45# فولادی
نوع ترمز	نوع پنوماتیک

دستگاه مسدود کننده مواد	حالت دستی

2 、 قیچی و لب به لب جوش


تابع	عملکرد آن برش دادن و تراز کردن سر و انتهای دو نوار مختلف، بریدن قسمت های نامنظم و جوش دادن دو نوار به یکدیگر است تا خط بتواند به طور مداوم کار کند.

نوع برش	برش هیدرولیک، جنس: Cr12MoV

نوع بستن	بستن هیدرولیک

نوع جوش	جوشکاری اتوماتیک TIG

3. آکومولاتور افقی
3. آکومولاتور افقی
تابع	این برای جمع آوری نوارهای فولادی کافی برای اطمینان از کار مداوم دستگاه استفاده می شود
تابع
اندازه بیرونی	O.D. 5.0 متر
موتور تغذیه	18.5 کیلو وات (موتور AC با تنظیم سرعت فرکانس متغیر)
موتور ذخیره سازی	22 کیلو وات (موتور AC با تنظیم سرعت فرکانس متغیر)
سرعت تغذیه	حداکثر 200 متر در دقیقه
ظرفیت ذخیره سازی	500 تا 1000 متر

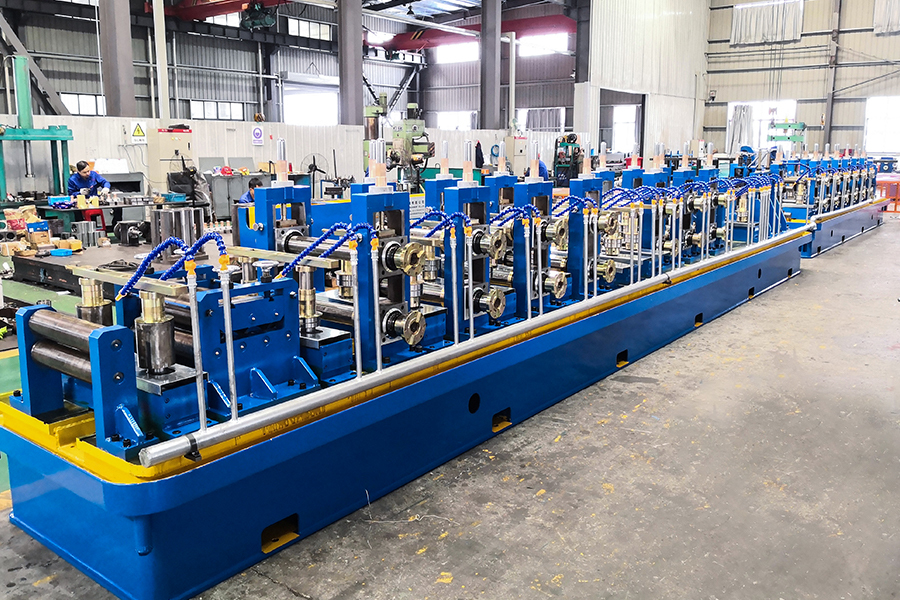

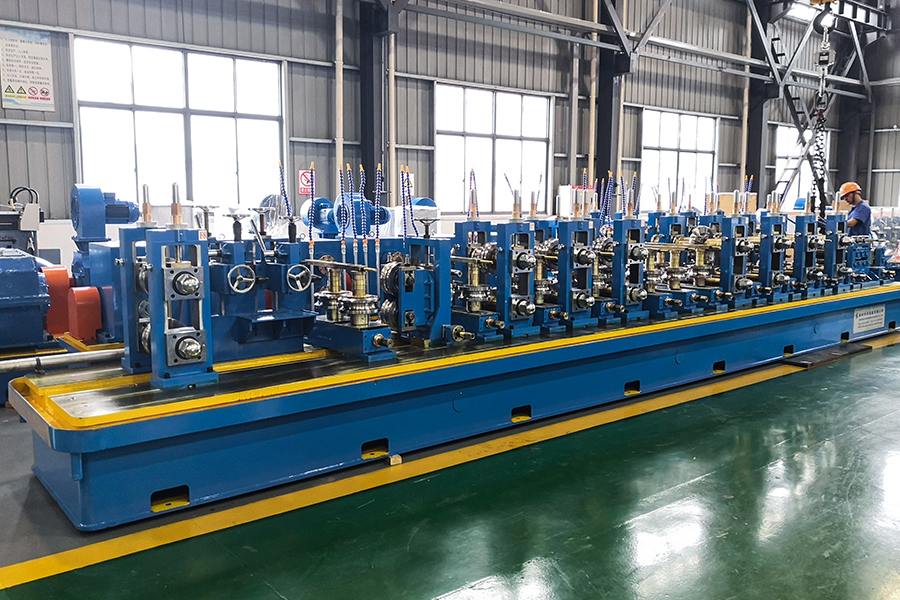

2. شکل دهی و سایز کردن دستگاه اصلی (هفت در جلو و پنج در پشت، تخت اسپلیت) ماشین اصلی
چیدمان واحد:
	شکل دهی：2 تراز کردن غلتک → V → تراز کردن غلطک → V→ 1 H→ 1 V→ 2 H→ 2 V→3H → 3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	راهنما و 2 یا 3 غلتک Extrude → اسکراپر → جلا دادن→Water Cooling

	اندازه: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H→ 6V → 6 H → اندازه گیری سرعت → صاف کردن 1 → صاف کردن 2 → V
1 ） دستگاه تسطیح
تابع
	با دستگاه تراز 7 رول برای ورود پیوسته به دستگاه شکل دهی
ساختار
	1 رول ضد پرش، 2 رول هدایت کننده عمودی، 7 رول تسطیح GCr15، درمان با فرکانس بالا سطح.

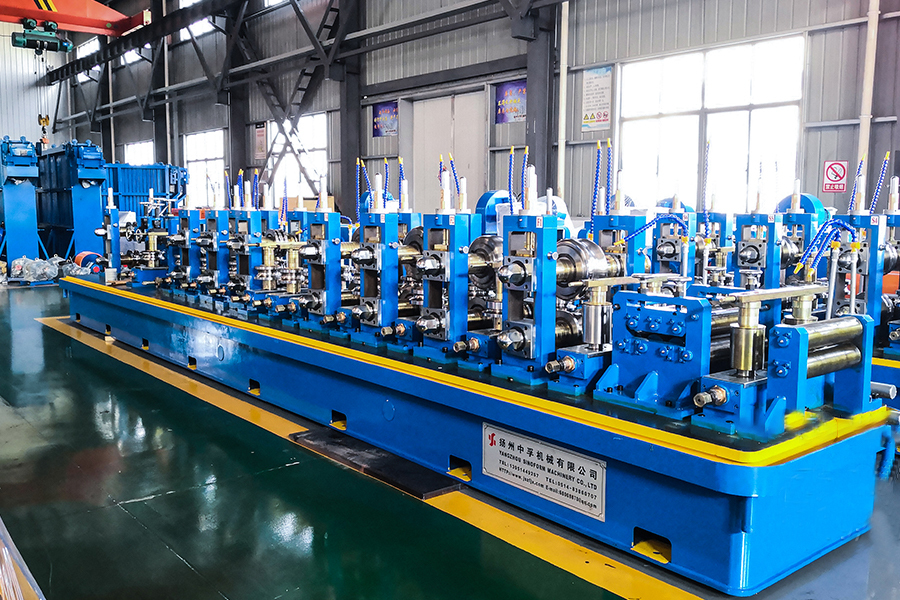

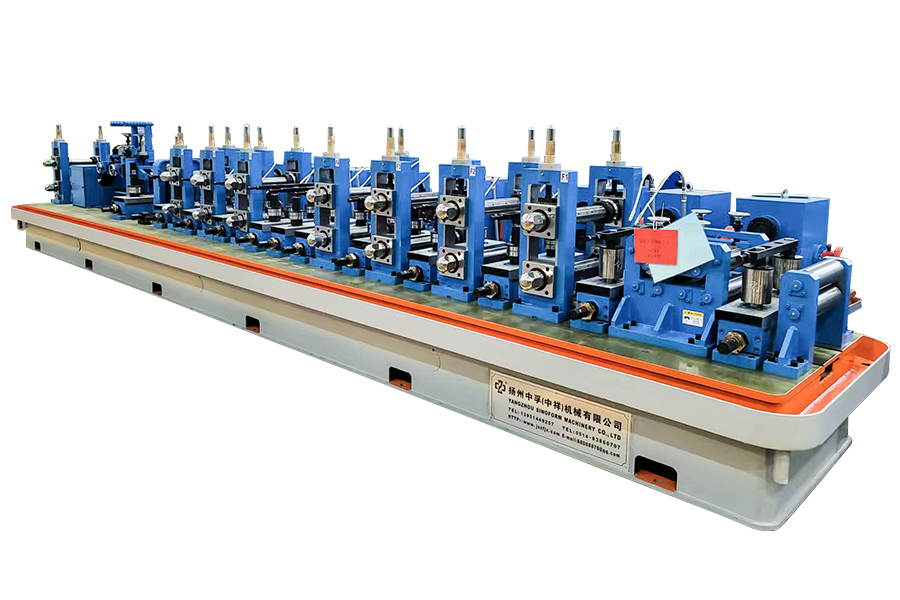

2 ） ماشین شکل دهی (نوع تقسیم)

تابع	می‌تواند به تدریج نوارهای فولادی را با تشکیل رول‌ها در لوله‌های خالی فشرده کند و آنها را به دستگاه جوش بفرستد.

نوع شکل دهی	شکل دهی "W"، نوع سوراخ با شعاع دوگانه

پایه های رول افقی	7 پایه
پایه رول عمودی	9 پایه
پایه های رول افقی

مقدار	7 مجموعه
ساختار
ساختار	قاب دروازه ای دو ستونی، با قاب انتهایی عملیاتی که قابلیت تعویض رول جانبی را دارد
جنس پایه های افقی	قطعات فولادی ریخته گری دقیق
قطر شفت افقی	Φ90 میلی متر
مواد شفت افقی	42CrMo، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55
مواد شفت افقی	تمپرینگ کوئنچ سطح

پایه رول عمودی
مقدار	9 پایه
ساختار	ساختار دو محور، تقویت شده و با صفحات کششی محکم شده است. آسیاب نورد از طریق یاتاقان ها روی محور غلتکی مونتاژ می شود و تعویض غلتک ها را آسان می کند.

مواد پایه های عمودی	لغزنده از نوع شیار است (دقت بالا، به راحتی آسیب نمی بیند)
قطر شفت عمودی	Φ60mm
مواد شفت عمودی	40Cr، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55
	تمپرینگ کوئنچ سطح
روش تنظیم غلتک	مرکز و موقعیت دو میل غلتکی با تنظیم آستین پیچ تنظیم می شود و مهره تنظیم یک مهره مسی است. ارتفاع غلتک عمودی با تنظیم مهره به خوبی تنظیم می شود.

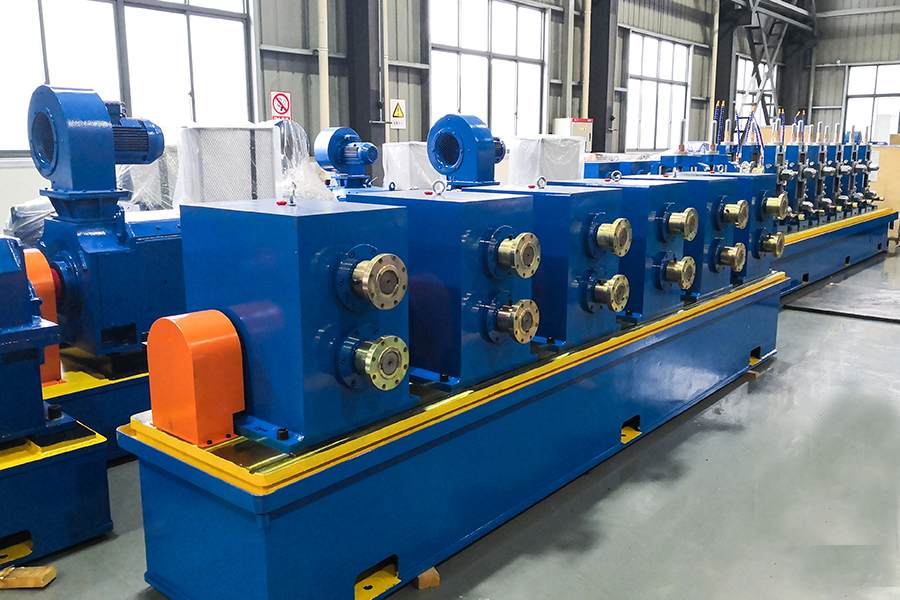

گیربکس
مقدار	7 مجموعه
مواد جعبه	QT400
نوع انتقال	انتقال دنده اریب مارپیچی
مواد دنده اریب مارپیچی
مواد دنده اریب مارپیچی	20CrMnTi فورجینگ، درمان کوئنچ سطح دندان
مواد شفت چرخ دنده	40Cr، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55
مواد شفت چرخ دنده	تمپرینگ کوئنچ سطح

3) بخش جوشکاری
①درز جوش هدایت کردن
تابع	درز جوش را هدایت کنید، زاویه V جوش را تنظیم کنید تا اطمینان حاصل شود که درز جوش می تواند به درستی به موقعیت جوش غلتکی اکستروژن در حین جوشکاری هدایت شود.
ساختار	نوع 2 رول، قابل تنظیم افقی و عمودی و قابلیت چرخش در یک زاویه خاص. تنظیمات افقی و عمودی با استفاده از میله های پیچ انجام می شود، در حالی که تنظیمات چرخش قاب با استفاده از چرخ دنده های حلزونی انجام می شود.
ساختار
مواد شفت	40Cr، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55
مواد شفت	تمپرینگ کوئنچ سطح
② دستگاه فشار دادن (دو یا سه غلتکی از نوع SQ)
تابع	درز جوش بسته خواهد شد
ساختار	دو یا سه غلتک نوع SQ، ساختار دو محوری، بست تقویت شده با صفحه کششی
مواد شفت	40Cr، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55
مواد شفت	تمپرینگ کوئنچ سطح
③ Scraper
تابع	از یک چاقوی خراش دهنده برای جدا کردن مهره جوش خارجی استفاده کنید، درز جوش صاف و شفاف خواهد بود.
ساختار	2 مجموعه اسکراپر؛ اسکراپر را می توان به سمت بالا، پایین و افقی تنظیم کرد و دارای عملکرد بلند کردن سریع است. یک پالت یا غلتک در زیر نگهدارنده تیغه ارائه شده است.
④ Polishing
تابع	تثبیت لوله های فولادی و صاف کردن سوراخ های خارجی و قطعات ناهموار
مواد شفت	40Cr، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55Tempering Surface quenching
4) مخزن خنک کننده
تابع	از نوع پاشش مخزن آب استفاده کنید تا مطمئن شوید که لوله خالی به اندازه کافی خنک شده است.
تابع
ساختار	ساختار جوشی جعبه ای، لوله آب بالایی به شکل اسپری برای اسپری و خنک کردن لوله فولادی ساخته شده است.
ساختار

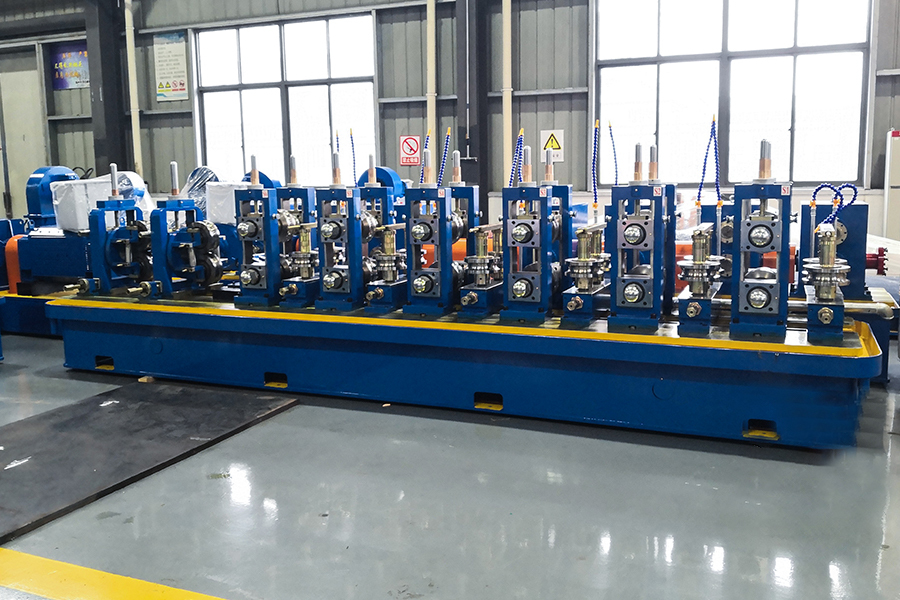

5) دستگاه سایزبندی (6 عدد افقی، 6 عدد عمودی 2 ست صاف کننده ترکی)
تابع
تابع	عملکرد دستگاه مربع فشاری نوع چهار رول این است که لوله فولادی دقیق شکل را به صورت آنلاین به یک لوله فاصله مربعی تغییر شکل می دهد و تقریباً آن را صاف می کند تا به ابعاد هندسی و صافی ایده آل برسد.
① پایه افقی	6 ست، همان شکل گیری ماشین
② پایه رول عمودی	6 ست، همان شکل گیری ماشین

3)دستگاه صاف کننده 2 ست صاف کننده سر ترکی (آخرین ترکی - سرهای بالا را ببینید)
نوع دستگاه صاف کننده
	ترکی - سر، قابل چرخش 360 درجه
ساختار
	2/4 - قاب رول، با رول های نورد توزیع شده در همان سطح، قابل تنظیم به صورت افقی و عمودی و قابلیت چرخش در یک زاویه خاص. تنظیمات افقی و عمودی با استفاده از میله های پیچ انجام می شود، در حالی که تنظیمات چرخش قاب با استفاده از چرخ دنده های حلزونی انجام می شود.
قطر شفت	Φ40 میلی متر
مواد شفت	40Cr، HB260~290 نرمال شده، خاموش کردن سطح با فرکانس بالا HRC50~55
	تمپرینگ کوئنچ سطح

6) دستگاه رانده اصلی
راه رانندگی
راه رانندگی	موتور ← کاهنده ← جعبه دنده ← شفت های جهانی ← شفت افقی
مدل موتور اصلی، قدرت	160KW سرعت کم موتور DC 2 مجموعه ها ；
کاهنده	ZLY224 2 ست ；
گیربکس	قسمت تشکیل دهنده ：7 مجموعه ها ； سایز بندی قسمت ：6 مجموعه ها

	جعبه دنده چتری مارپیچ، با ظرفیت باربری بالا، راندمان انتقال بالا و عمر طولانی.
	جنس چرخ دنده چتر مارپیچ: 20CrMnTi، خاموش کردن سطح حرارتی، عمق لایه کربوره 1.1 تا 1.5 میلی متر، سختی خاموش کننده سطح HRC55 تا 60.

5 、 غلتک
رول	مواد ： Cr12 ， سختی عملیات حرارتی: HRC58-62. برش سیم کلید و ماشینکاری CNC دقت شکل سوراخ و پرداخت سطح کار را تضمین می کند.
رول اکسترود	مواد ： H13 ， سختی عملیات حرارتی: HRC50-53. برش سیم کلید، تراش CNC پروفیل و پرداخت سطح کار.
رولer pad	مواد ： فولاد 45#

6.1 、 اره برش گرم مشتریان می توانند 6.1 یا 6.2 را انتخاب کنند
ساختار	PLC، برش تیغه اره معمولی
（1） حداکثر قطر برش	Φ115mm (90*90)
(2) حداکثر ضخامت برش	Δ4.5 میلی متر
(3) طول و دقت برش	L=3 تا 8 متر، ≤±3 میلی متر
(4) نوع درایو	بالابر و پایین آوردن اره بادی (سر اره بزرگ شده و تقویت شده)
(5) اندازه تیغه اره	Φ700mm×Φ80mm×4.0/5.0mm
(6) موتور محرکه	موتور AC 30 کیلووات
(7) موتور برش	موتور AC 37 کیلووات
(8) گیره	گیره هوا

6.2 、 اره برش سرد
ساختار	کنترل کننده حرکت، برش تیغه اره فولادی پرسرعت HSS / TCTA آلیاژی
（ 1 ） حداکثر قطر برش	Φ115mm
（ 2 ） حداکثر ضخامت برش	Δ4.5 میلی متر
（ 3 ） طول برش و دقت	L=4 تا 8 متر، ≤±2 میلی متر
（ 4 ） نوع درایو	سروو موتور / بال اسکرو / راهنمای خطی
（ 5 ） اندازه تیغه اره	Φ560mm-HSS فولاد پر سرعت
（ 6 ） موتور رانندگی	موتور سروو 15 کیلووات یاسکاوا
（ 7 ） موتور برش	موتور AC 18.5 کیلووات
（ 8 ） موتور تغذیه	موتور سروو یاسکاوا 2.9 کیلووات
（ 9 ） سرعت برش	20-70 متر در دقیقه

7 、 میز نقاله
تابع
تابع	عملکرد آن تسریع در جداسازی لوله های فولادی برش خورده به طول های ثابت و انتقال آنها به منطقه بسته بندی است.
موتور انتقال	3 کیلو وات
موتور انتقال	موتور AC با تنظیم سرعت فرکانس متغیر
مقدار of feeding rollers	12 ست
طول	12 م

8، 300 کیلووات دستگاه جوش فرکانس بالا
مقدمه	کل تجهیزات توسط یک سیستم PLC کنترل می شود تا به عملکردهای کنترل جامع و تشخیص عیب دست یابد و وضعیت عملکرد تجهیزات از طریق یک صفحه نمایش LCD نظارت می شود.

ترکیب	کابینت یکسو کننده
	کابینت اینورتر
	دستگاه خنک کننده
	جدول عملیات
	ترانسفورماتور
	تنظیم کننده سرعت DC

9 、 دستگاه زینک پاش (گزینه مشتری)
نمای کلی	قوس در دو سر سیم به عنوان منبع گرما می سوزد و باعث ذوب شدن سیم می شود. در همان زمان، هوای فشرده، سیم ذوب شده را به قطرات گاز تبدیل می کند، که سپس با سرعت بالا روی سطح قطعه کار از پیش تصفیه شده اسپری می شود. یک پوشش کامل تشکیل دهید.

مدل ماشین	محدوده تولید	محدوده ضخامت دیوار	سرعت آسیاب	قدرت فرکانس بالا
HG90	Φ30/48~Φ115 میلی متر	δ1.5 ~ 4.5 میلی متر	20 تا 60	300 کیلووات
HG90	□25×25~90×90	□δ≤3.5mm	20 تا 60	300 کیلووات

مورد	پارامتر	اظهارات
جهت تغذیه	ورودی چپ یا راست (بستگی به طرح فرآیند کارگاه مشتری دارد)	روبروی تجهیزات، جهت ورود مواد خام

قدرت کل تجهیزات	تقریباً 770 کیلو وات (دستگاه اصلی 320 کیلووات فرکانس بالا 300 کیلووات دستگاه کمکی 150 کیلووات)

استاندارد ولتاژ منبع تغذیه	380 ولت / 50 هرتز؛ سیستم چهار سیم سه فاز	کابینت توزیع ولتاژ پایین، کابل، خود مشتری

منطقه تجهیزات تحت پوشش	L 55-65M×W 4.5M	با توجه به چیدمان تجهیزات

منطقه دستگاه جوش فرکانس بالا پوشیده شده است	L 6M×W 3M×H 2.8M

تامین آب (بازیافتی)	یک استخر خنک کننده: 30 متر مربع؛ یک مجموعه از پمپ های فشار قوی از طرف دیگر، تامین‌کننده می‌تواند نقشه‌های کارخانه را در اختیار خریدار قرار دهد و بر اساس نقشه‌ها، یک طرح طرح آبراهه ایجاد کند.	مشتری خود یک استخر آب، پمپ آب، سیستم لوله کشی و برج خنک کننده را ارائه می دهد

تامین هوا	کمپرسور هوا: یک مجموعه 1.6m³ برای لوله فولادی معمولی؛ اگر لوله گالوانیزه به 3.5m³ نیاز دارد	مشتری خود یک کمپرسور هوا، مخزن ذخیره هوا و خط لوله را ارائه می دهد

تجهیزات بالابر	Aircrane 5 ~ 10 تن: دو مجموعه	مشتری خودش ارائه می دهد
قطعات مصرفی معمولی	(1) چاقوهای خراش دهنده
	(2) تیغه اره
	(3) فریت
	（4）کویل القایی (لوله مسی، لوله عایق)
